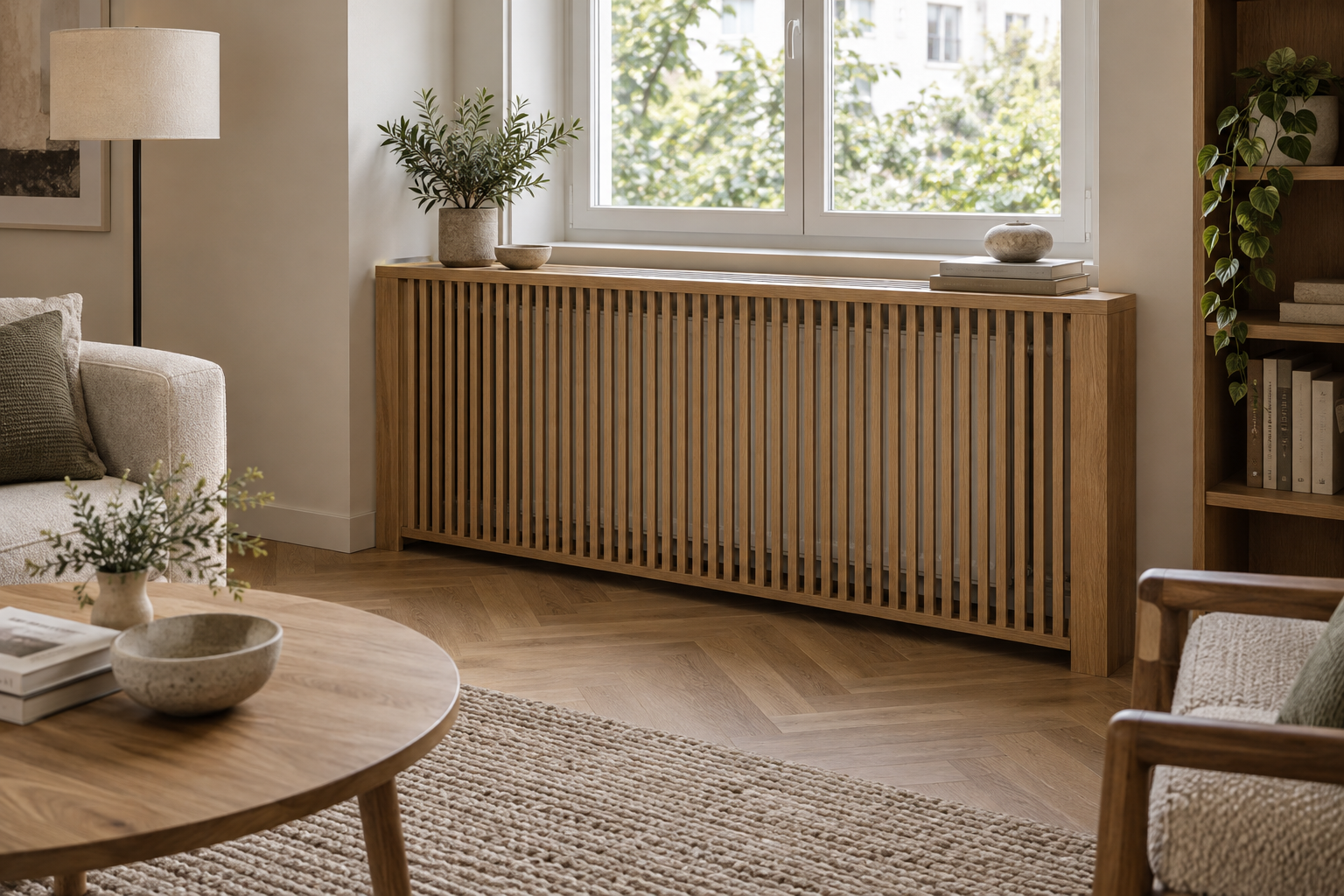

Глухой экран может сделать комнату прохладнее, хотя батарея за ним останется горячей. Он мешает воздуху проходить через радиатор и закрывает путь прямому тепловому излучению в комнату. Чтобы тепло поступало к людям, воздуху нужен свободный вход снизу и выход сверху. Одних отверстий на красивом фасаде для этого недостаточно.
Почему закрытый короб мешает отоплению
Горячая вода внутри батареи нагревает металл, а он передаёт тепло комнате двумя путями. Первый можно представить по движению воздуха: прохладный входит снизу, нагревается между секциями или панелями и поднимается вверх. На его место поступает новая порция воздуха. Это естественная конвекция. Второй путь работает без такого переноса воздуха: поверхность радиатора излучает тепло в сторону стен, мебели и других предметов.
У закрытого короба нарушается этот круговорот. Если низ почти прижат к полу, новому прохладному воздуху трудно попасть к батарее. Если сверху сплошная полка, нагретому воздуху трудно выйти. Внутри становится жарче, а в комнату проходит меньше нагретого воздуха. Чем теплее воздух вокруг радиатора при той же температуре воды, тем меньше разница температур и тем труднее прибору передавать ему тепло.
Тепло не исчезает внутри мебели. Нагретый экран тоже отдаёт его комнате, часть выходит через отверстия и щели. Но при тех же температурах воды прибор с коробом может передавать в помещение меньше ватт, чем открытый. Поэтому горячая батарея на ощупь ещё не доказывает, что комната получает достаточно тепла.
Глухая передняя панель дополнительно перехватывает излучение от радиатора. Это не то же самое, что полностью закрытый со всех сторон короб: если низ и верх открыты, движение воздуха может сохраняться. Точный результат зависит от всей конструкции, поэтому один процент потерь для любого экрана был бы недостоверным.
На что смотреть в конструкции экрана
Проследите весь путь воздуха: от пола к батарее, через неё и дальше в комнату. Фасад может быть ажурным, но сплошная столешница сверху всё равно перекроет прямой выход нагретому воздуху. И наоборот: крупная верхняя решётка не поможет, если снизу нет притока.
Сравнивая варианты, проверьте три вещи:
- Открыты ли низ и верх. Воздуху нужен проход с обеих сторон, а не только отверстия перед лицевой панелью.
- Можно ли снять фасад. За ним остаются соединения, клапаны и сам прибор, которые нужно осматривать и очищать от пыли.
- Где окажется датчик температуры. Если термоголовку тоже закрыть, она будет реагировать на воздух в коробе.
Зазоры самого радиатора до стены, пола и подоконника нужно сохранить и после установки мебели. Дополнительный короб создаёт свои препятствия, поэтому размеры его отверстий нельзя получить, просто скопировав монтажную схему батареи. Штатная решётка панельного радиатора уже относится к конструкции прибора, а столярный короб добавляют снаружи.
Экран перед батареей и отражающий слой за ней выполняют разные задачи. Принцип передачи тепла подробнее разобран в статье «Как работает радиатор отопления».

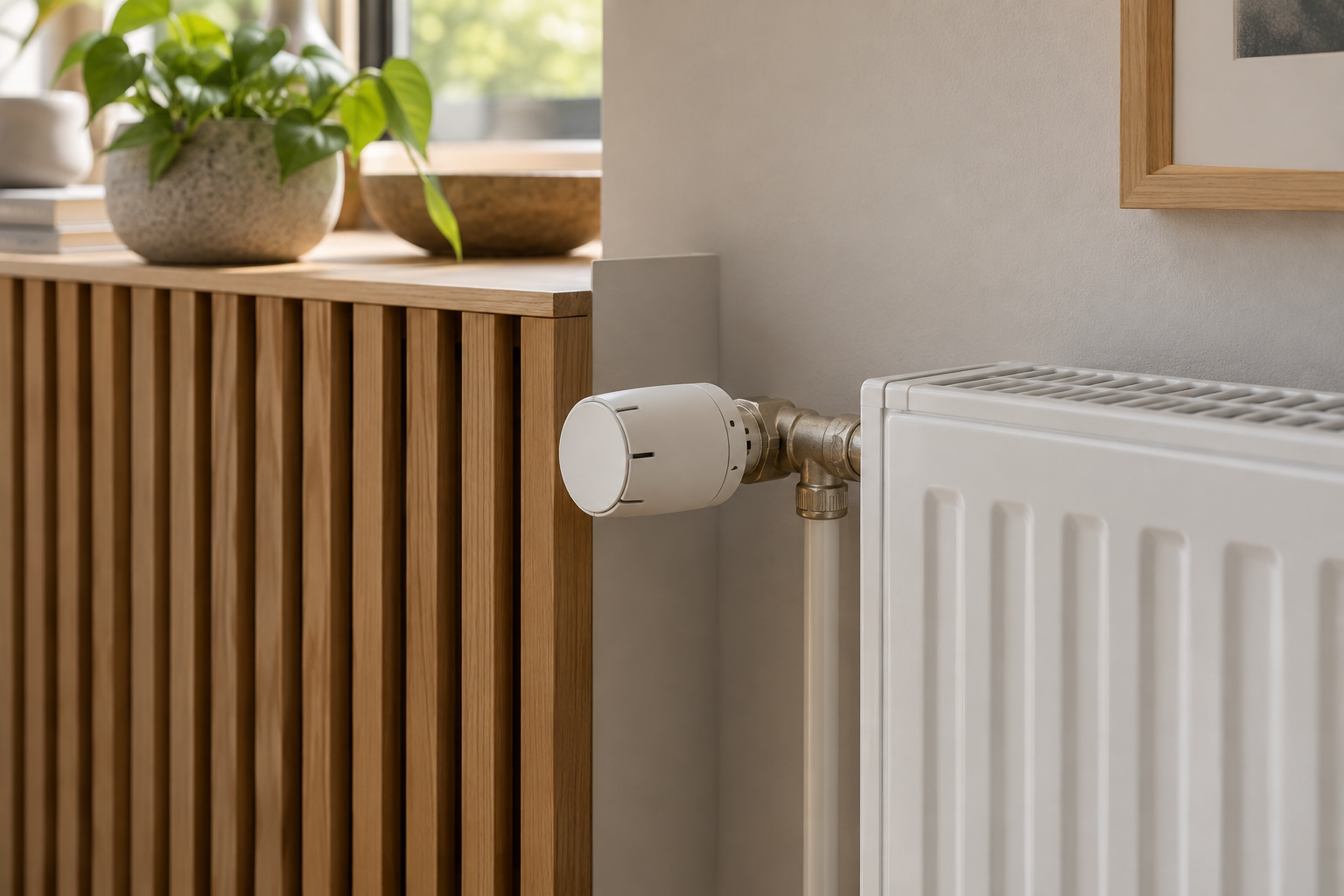

Почему под экраном важна термоголовка
Термоголовка измеряет температуру воздуха рядом с собой. В механической модели с жидкостным датчиком при нагреве наполнитель расширяется, механизм нажимает на клапан и уменьшает проход горячей воды. В радиатор поступает меньше тепла. При охлаждении датчика клапан снова увеличивает подачу. Так прибор поддерживает температуру без постоянного ручного вращения крана.
Допустим, настройка соответствует примерно +22 °C, в комнате пока +20 °C, а за экраном возле датчика уже +28 °C. Это условный пример, а не шкала конкретной модели. Термоголовка реагирует на свои +28 °C и может прикрыть клапан, хотя людям в комнате ещё прохладно. Она исправна: просто измеряет воздух в месте, которое нагревается быстрее жилой зоны.
Поэтому не стоит сразу считать остывающую батарею неисправной. Сопоставьте температуру воздуха в комнате с тем, закрыта ли термоголовка мебелью или шторой. Подробнее о работе регулирования рассказано в статье «Почему радиатор бывает холодным при комфортной температуре». Если экран необходим, специалист проверит возможность установки совместимого выносного датчика, который измеряет воздух за пределами короба.
Какие зазоры проверить до заказа
Измеряют три расстояния: от чистового пола до низа батареи, от её верха до подоконника и от стены до задней поверхности. Сопоставляют их с инструкцией конкретного радиатора и крепления.
Например, в техническом каталоге Purmo Compact 10/2021 для C11, C21s, C22 и C33 указаны следующие расстояния:
| Участок монтажа | Значение в примере Purmo Compact |
|---|---|
| От пола до низа прибора | Минимум 100 мм |
| От верха прибора до подоконника | Не менее 100 мм |
| От стены до задней панели | 31 мм в показанной схеме подвеса, без обозначения минимума |
Если взять радиатор высотой 500 мм, для открытой установки по этому примеру от пола до нижней поверхности подоконника потребуется хотя бы 100 + 500 + 100 = 700 мм. При расстоянии 650 мм такой вариант с двумя зазорами по 100 мм уже не помещается. Считать нужно высоту всего прибора, а не межосевое расстояние между подключениями.
Эти цифры относятся к открытому монтажу указанного семейства в данном каталоге. Для покупаемой модели проверяют её инструкцию и крепление. Они также не задают размеры мебельного короба: даже при зазоре 100 мм над радиатором сплошная крышка экрана может перекрыть дальнейший выход воздуха. Проход через сам экран предусматривают отдельно.
Подбор радиатора под экран в Казахстане
До заказа столярных изделий стоит проверить, обязательно ли вообще закрывать прибор. Радиатор с подходящей лицевой панелью и размерами может обойтись без дополнительного короба. Если экран остаётся в проекте, для подбора нужны его чертёж, свободное место, параметры отопления и расположение регулирования.
Для сравнения габаритов можно открыть панельный Purmo Compact C22 500×800. Это конкретная модель семейства Compact; теплоотдачу проверяют в режиме вашей системы, а движение воздуха через мебель учитывают дополнительно.
