Как работает радиатор отопления: вода, воздух и тепло

Радиатор сам тепла не вырабатывает: он передаёт комнате тепло горячей воды из системы отопления. Вода входит в прибор по подающей трубе, отдаёт тепло металлу и выходит по обратной трубе остывшей. Металл греет комнату двумя способами. Он нагревает воздух, который к нему прилегает: воздух поднимается, и на его место приходит холодный (это конвекция). И он излучает тепло на стены, мебель и людей. Сколько тепла попадёт в комнату, зависит от температуры воды, от количества воды, проходящей через прибор, и от того, насколько свободно воздух обтекает прибор.

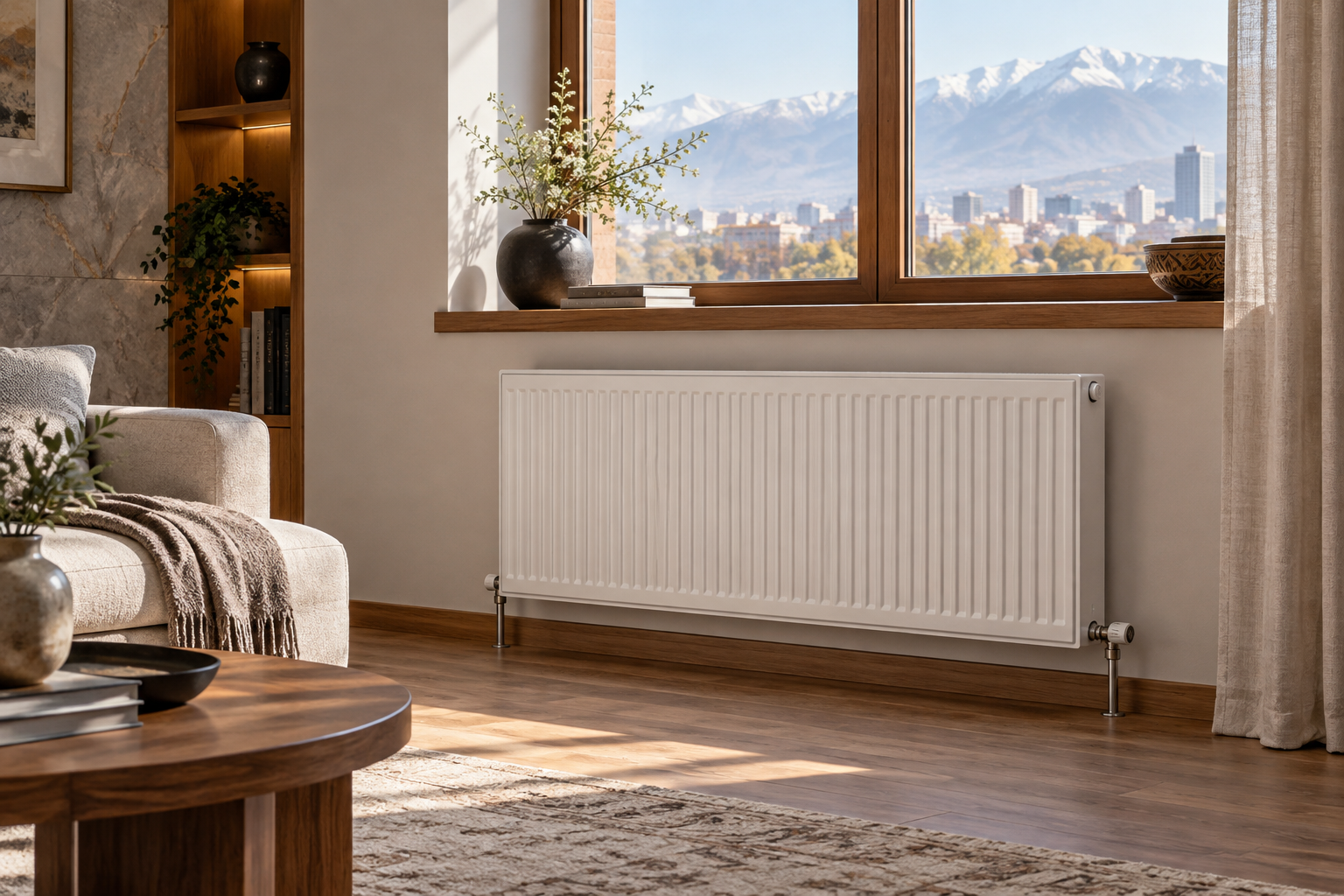

Белый стальной панельный радиатор под окном, вокруг него свободное место

Путь воды и тепла

Источник тепла, будь то котёл в доме или тепловая сеть, нагревает воду, а насос или разность давлений заставляет её двигаться по трубам. В радиаторе вода идёт по внутренним каналам. В секционном приборе она проходит по верхнему и нижнему коллекторам и вертикальным каналам секций, в стальном панельном по каналам между штампованными листами, а в трубчатом по вертикальным трубам, соединённым коллекторами. Такой прибор есть в каталоге Cezar: Ceontera Elara V3 500 на 8 секций. Его удобно открыть рядом с текстом и посмотреть, как выглядит такая сборка.

Отдавая тепло, вода остывает. При расчётном режиме 75/65 на входе в прибор 75 °C, на выходе 65 °C, поэтому у входа радиатор горячее.

Расход воды не менее важен, чем её температура. Чтобы отдать 1000 Вт при остывании воды на 10 градусов, через прибор должно проходить около 86 литров в час (по теплоёмкости воды 4,19 кДж на килограмм на градус). Если поток уменьшить, прибор отдаст меньше тепла.

Как тепло попадает в комнату

Поверхность радиатора горячее воздуха, поэтому она передаёт тепло двумя путями. Конвекция: воздух у нагретого металла становится легче и поднимается, а вместо него приходит более холодный, так в комнате возникает циркуляция. Излучение: нагретая поверхность отдаёт тепло более холодным предметам, которые находятся перед ней, и его можно почувствовать рядом с прибором даже в прохладном воздухе.

Название «радиатор» не значит, что прибор греет только излучением: конвекция тоже даёт заметную долю. Пропорция зависит от конструкции. У стального панельного прибора с приваренными конвективными пластинами поверхность контакта с воздухом больше, чем у гладкой панели. Точных долей мы называть не будем: без данных производителя они неизвестны, а для выбора нужны паспортные ватты при нужном режиме.

Почему радиатор остывает, когда система работает

На подающем патрубке часто стоит термостатический клапан с головкой. Датчик в головке реагирует на температуру воздуха. Когда воздух вокруг него прогрелся до заданной, клапан уменьшает поток воды через прибор, а когда остыл, увеличивает. Поэтому радиатор в прогретой комнате может быть прохладным, и это штатная работа.

Если же в комнате при этом холодно, причину ищут в подаче воды, циркуляции или недостатке мощности. Как их отличить, разобрано в статье о нормальной температуре радиатора.

Что мешает радиатору отдавать тепло

Чтобы конвекция работала, воздуху нужен путь снизу вверх через прибор и от прибора в комнату. Плотный экран, глубокий подоконник над прибором, длинные шторы и мебель вплотную сокращают этот путь: тёплый воздух застаивается у стены, комната прогревается хуже. Датчик термоклапана за шторой или в нише к тому же измеряет воздух вокруг себя, а не в комнате, и клапан закрывается раньше, чем нужно.

Приборы часто ставят под окном: поднимающийся тёплый воздух встречает холодный поток от стекла и не даёт ему стелиться по полу. Но это не правило для любой комнаты: место определяют проект и тепловая задача помещения.

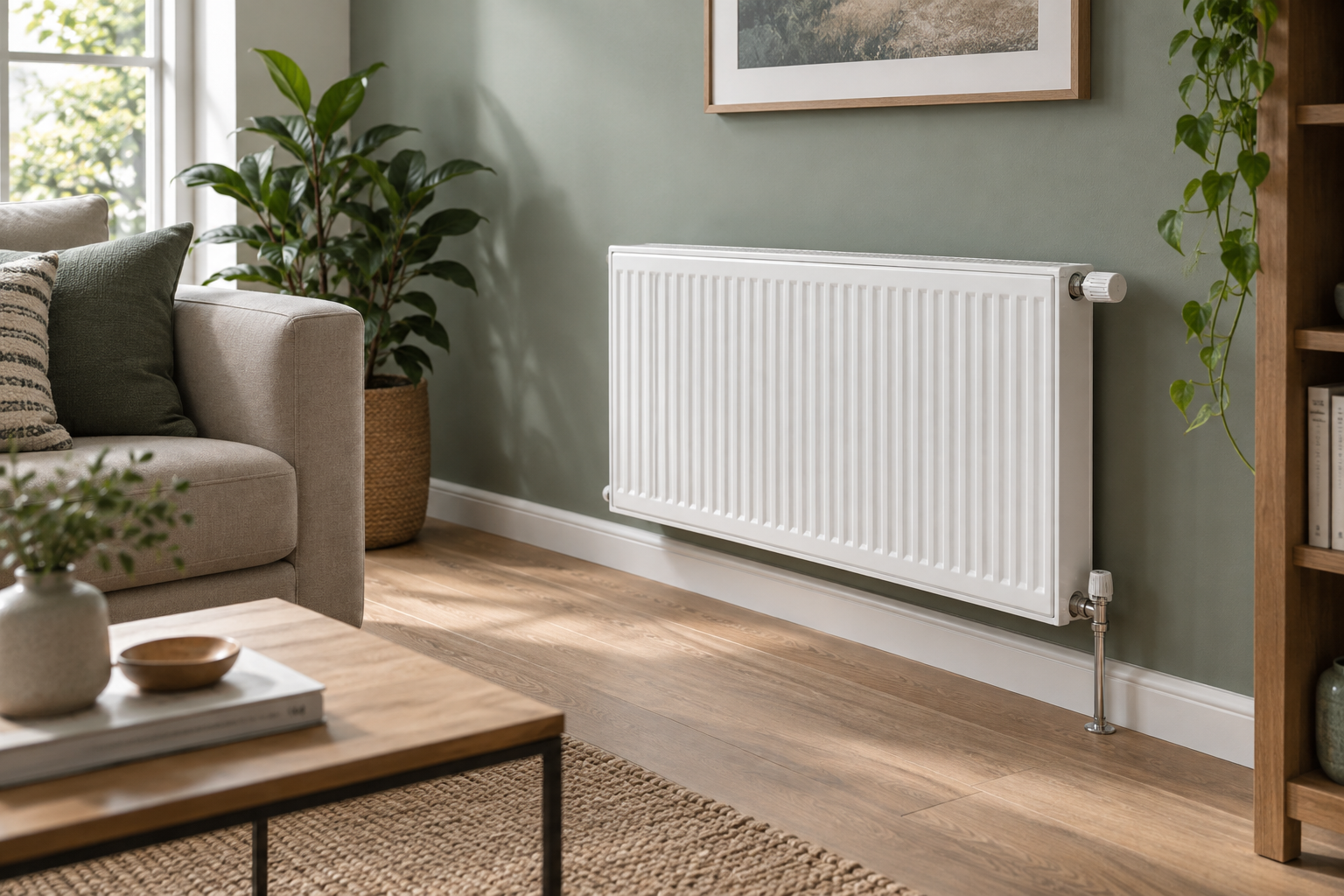

Стальной панельный радиатор у стены, перед ним и над ним свободное пространство

От чего зависят ватты

Главное здесь разность температур между водой и воздухом в комнате. Чем она меньше, тем меньше тепла отдаёт тот же прибор. По паспорту RIFAR ALUM 500 (2025) секция даёт 186 Вт при Δt70 и 120,1 Вт при Δt50. Это один прибор в двух режимах, а не две модели. Кроме температуры, отдачу меняют расход воды, схема подключения, размеры и конструкция прибора. Цифры и расчёт целого прибора разобраны в статье о теплоотдаче секции.

Эти цифры относятся только к алюминиевой модели из примера. Стальной трубчатый радиатор, например Ceontera Elara V3 500 на 10 секций, устроен иначе, поэтому ватты и число секций RIFAR на него не переносятся. У него свои паспортные данные, и сравнивать их с примером можно только при одинаковом Δt.

Посмотреть Ceontera Elara V3 на 10 секций

Что это значит при выборе

Ни размер, ни вид прибора сами по себе не показывают, справится ли он. Сначала выясняют, сколько тепла нужно комнате и при каком режиме работает система, потом сравнивают теплоотдачу приборов при этом режиме и проверяют место установки. В доме с автономным отоплением основа выбора: расчёт теплопотерь и параметры системы. В квартире с центральным отоплением сначала запрашивают проект или спецификацию дома у застройщика или обслуживающей организации. Как перейти от потерь комнаты к числу секций, показано в статье о комнатах 13, 15 и 20 м². Когда эти данные собраны, паспортные значения можно сверять по конкретной карточке. Подойдёт ли выбранный прибор дому или квартире, определяют проект и параметры системы: карточка этого не решает.

Открыть карточку Ceontera Elara V3 на 12 секций
