Нижнее, боковое или диагональное подключение радиатора: что выбрать

Боковое подключение удобно рассматривать при замене радиатора, если трубы подходят к нему сбоку. Нижнее выбирают, когда подводку ведут из пола или стены под прибором. Диагональное может понадобиться для длинного радиатора, чтобы вода проходила через него от верхнего входа с одной стороны к нижнему выходу с другой.

При замене радиатора в квартире сначала проверяют проект дома и существующую подводку. В новом частном доме с автономным отоплением подключение выбирают вместе со схемой всей системы. Затем сопоставляют выводы труб со схемой конкретной модели. Название подключения помогает сузить выбор, но по нему одному нельзя решить, какие краны нужны и куда подать горячую воду.

Три схемы и разница между ними

По трубе подачи горячая вода приходит в радиатор. Обратка возвращает остывшую воду в систему. Их расположение влияет на то, как вода проходит внутри прибора и насколько полно используется его поверхность.

Диагональ не нужна каждому радиатору. Например, каталог панельных радиаторов Purmo 2021 рекомендует её для приведённых в нём моделей длиной более 2000 мм либо при длине более четырёх высот. У другой серии условия могут отличаться; этот порог нельзя переносить на любой прибор.

При ремонте квартиры сохраняйте требования проекта

Даже если квартира в новостройке и отделка ещё не начата, её отопление связано с системой здания. Запросите у застройщика или организации дома проектную схему и характеристики приборов до переноса выводов труб. Решение спрятать подводку или переставить радиатор должно учитывать эти требования.

Для квартиры в Алматы, Астане или другом городе Казахстана Правила пользования тепловой энергией не допускают самовольного изменения общей системы. Если меняется подключение, заранее определите с обслуживающей организацией объём проектных работ и необходимых согласований. Дизайн-проект интерьера такого решения не заменяет.

Если меняете радиатор, начните с существующих труб

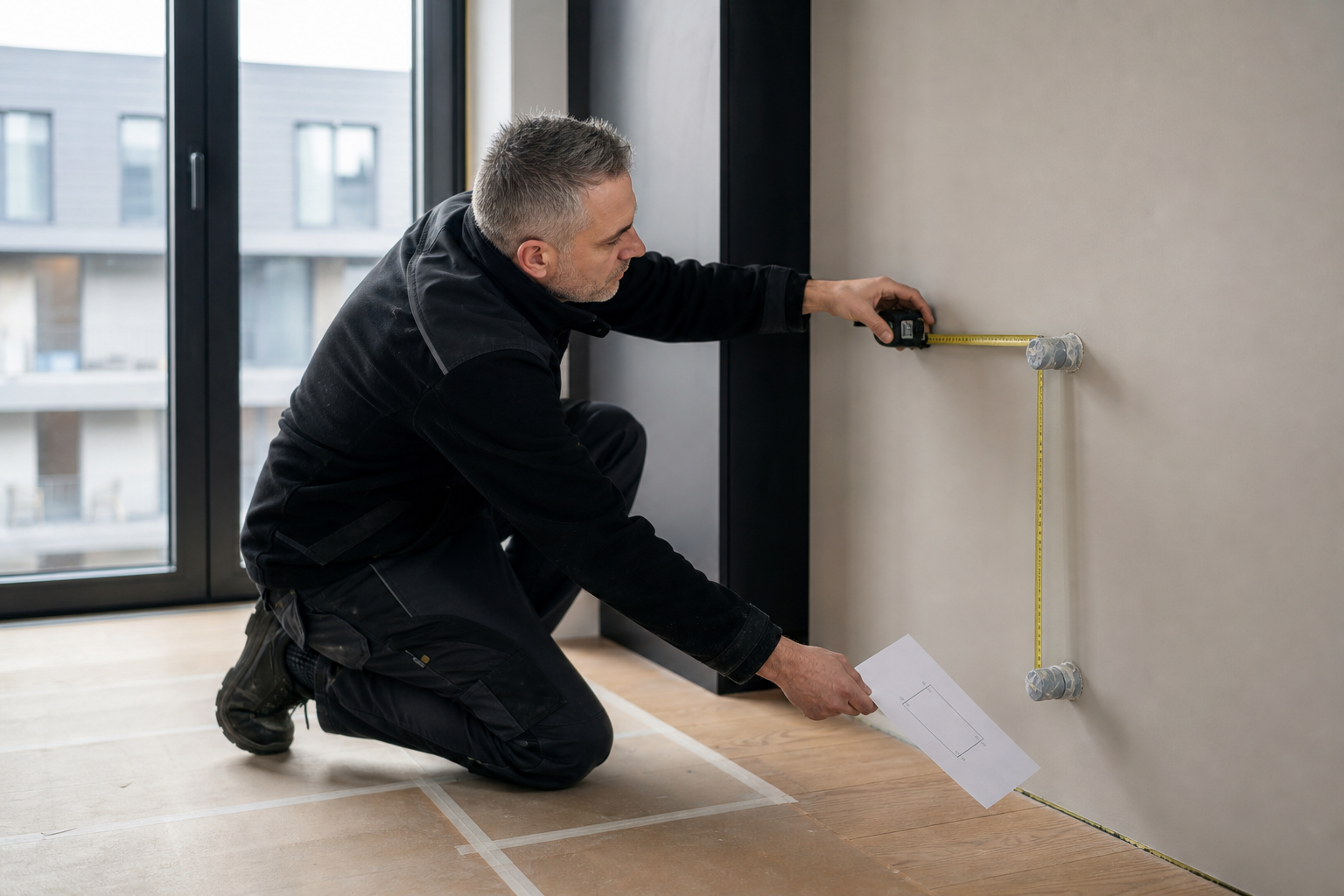

Сфотографируйте старый прибор вместе с подводками, кранами и стояком. Нужен общий вид: по крупному плану одного соединения нельзя понять схему. Запишите, с какой стороны подходят трубы, и измерьте расстояние между центрами точек подключения.

Межосевое расстояние измеряют между центрами патрубков. Оно отличается от полной высоты корпуса. Новый радиатор может быть похож по размеру и всё же не совпасть с подводками. Сравнивайте монтажный чертёж, включая расстояние патрубков от стены и место, которое займут краны.

Совпадение проектной мощности и существующей подводки помогает подобрать замену, но дополнительно проверяют арматуру и движение воды через новый прибор. Одинаковые патрубки не доказывают, что система будет работать прежним образом. Переход на нижнее подключение потребует оценить их перенос и доступ к новым соединениям. Решить это лучше до покупки радиатора и чистовой отделки.

Почему «нижнее подключение» нужно уточнять

Под этим названием встречаются разные конструкции. У вентильного панельного радиатора пара нижних патрубков работает вместе с внутренними каналами и встроенным клапаном. У другой модели могут быть два нижних боковых отверстия на противоположных концах. Это разные пути движения воды, поэтому нельзя просто перенести схему с похожей фотографии.

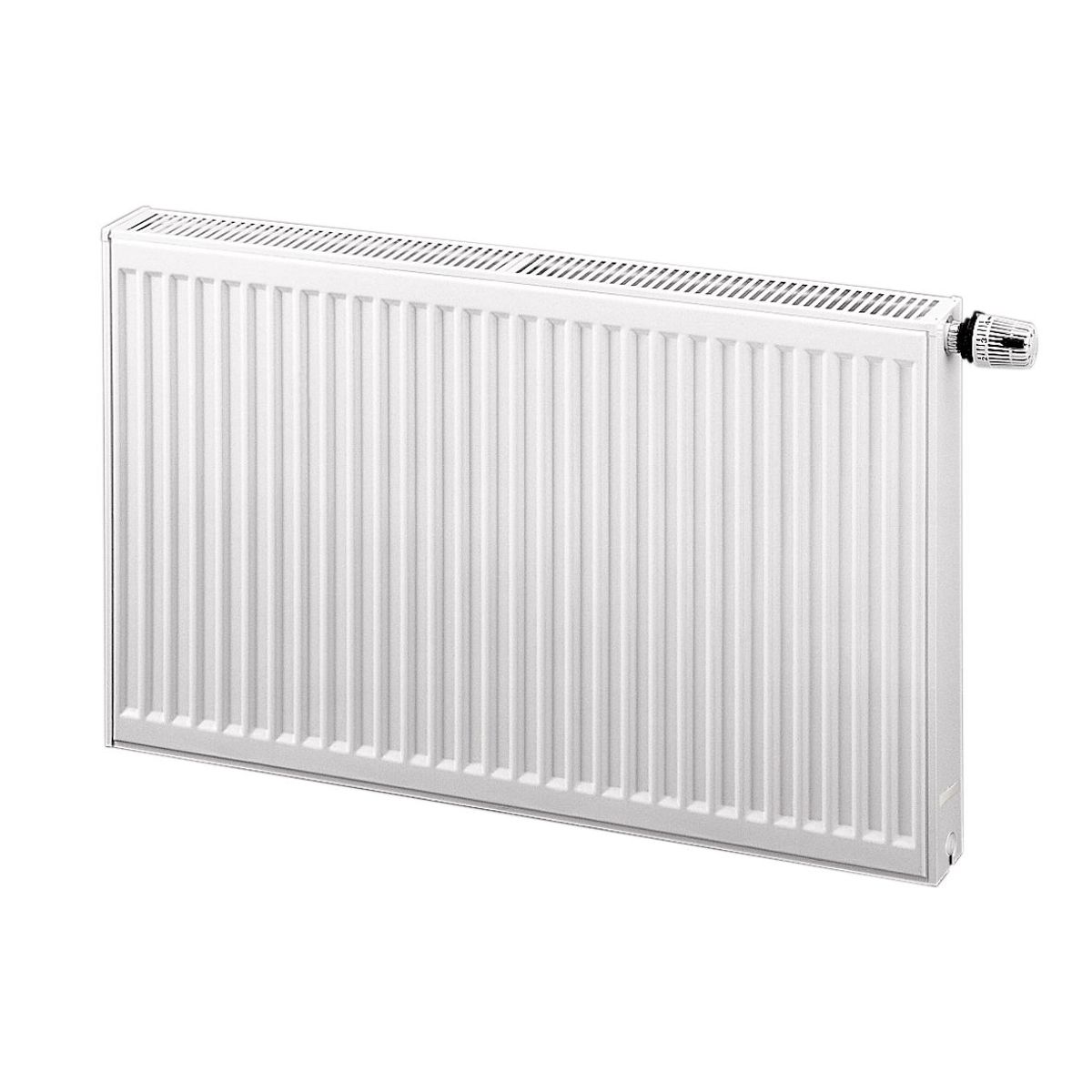

Например, у Purmo Compact четыре боковых отверстия. У Purmo Ventil Compact к боковым добавлены два нижних, а внутри установлен регулирующий клапан. Для Ventil Compact стандартная нижняя подводка расположена справа; левое исполнение нужно уточнять при выборе. Даже внутри одной марки название серии меняет схему подключения.

На чертеже найдите обозначения подачи и обратки, вид на прибор и сторону расположения патрубков. Это особенно важно при выводе труб до доставки радиатора. Перепутанные вход и выход могут уменьшить теплоотдачу или нарушить работу клапана; конкретные последствия зависят от конструкции.

Однотрубная и двухтрубная система: зачем это знать

В однотрубной системе вода последовательно движется по общей ветви. Поэтому изменение одного участка может повлиять на следующие приборы. В двухтрубной системе радиаторы присоединены к отдельным линиям подачи и обратки, а расход воды между ветвями регулируют при балансировке.

Для этих систем подбирают разную арматуру: клапан должен пропускать необходимый расход воды и соответствовать схеме. Различие объясняет руководство Danfoss по радиаторным клапанам. Поэтому при заказе нужен не просто «кран под резьбу», а комплект для вашей системы и выбранного радиатора.

В многоквартирном доме нельзя самостоятельно убирать перемычку или балансировочный клапан. До демонтажа договоритесь с обслуживающей организацией, кто отключает нужный участок, выполняет замену и проверяет его после запуска. Подробности есть в статье о замене радиатора в Казахстане.

Если строите частный дом

В автономной системе подключение можно спланировать под размещение радиаторов и отделку: выбрать модель, рассчитать расход воды, подобрать трубы и клапаны, затем задать точки вывода. Мощность приборов и температурный режим согласуют с источником тепла. Здесь можно менять исходную схему в процессе проектирования, а не подстраиваться под готовый стояк многоквартирного дома.

Такой подход относится именно к автономному отоплению. Если частный дом подключён к городской теплосети, нужно учитывать технические условия подключения и требования к изменениям системы.

Где оставить место для термоголовки

Термоголовка регулирует поток воды через клапан по температуре воздуха возле датчика. Если закрыть её плотной шторой или экраном вместе с радиатором, она будет реагировать на воздух внутри этого пространства. Поэтому при выборе подключения важно оставить управлению доступ и возможность измерять температуру комнаты.

Если радиатор будет закрыт экраном, при подборе арматуры рассмотрите выносной датчик или регулятор. Например, Danfoss описывает выносной регулятор, который размещают там, где воздух свободно циркулирует. Совместимость такого устройства с клапаном проверяют при подборе комплекта.
