Панельные радиаторы делают из стальных панелей, внутри которых проходит горячая вода. У одних моделей панель одна, у других две или три; между ними могут быть тонкие металлические пластины, которые увеличивают отдачу тепла. Эту конструкцию обозначают типом: 10, 11, 20, 21, 22 или 33.
Чтобы понять разницу, начните со сравнения типов 11, 22 и 33 одинаковой высоты и длины. Тип 11 обычно тоньше, а тип 33 глубже и мощнее. Если важен свободный доступ для уборки, посмотрите исполнения без внутренних пластин, например 10 и 20. Нужную мощность для квартиры берут из проекта дома, а для нового автономного отопления частного дома определяют расчётом. В обоих случаях сравнивают теплоотдачу при температурах своей системы.
Что означают две цифры
Первая цифра показывает число панелей с водой, вторая показывает число рядов конвекторных пластин. Эти пластины нагревают проходящий между ними воздух. Их часто называют оребрением.
| Тип | Панелей с водой | Рядов пластин | Как устроен |
|---|---|---|---|
| 10 | 1 | 0 | Одна панель без оребрения |
| 11 | 1 | 1 | Одна панель с пластинами за ней |
| 20 | 2 | 0 | Две панели без оребрения между ними |
| 21 | 2 | 1 | Две панели и один ряд пластин |
| 22 | 2 | 2 | Две панели и два ряда пластин |
| 33 | 3 | 3 | Три панели и три ряда пластин |
Такую расшифровку использует, например, Stelrad в объяснении типов. У производителя могут быть дополнительные обозначения и исполнения: у Purmo встречается 21S, а в гигиенических сериях есть тип 30. Поэтому в заказе нужны и тип, и полное название серии.
Откуда взять требуемую мощность
В квартире при ремонте или замене батареи сначала нужны проектные характеристики отопления. Запросите у застройщика или организации дома мощность предусмотренного прибора, температурный режим и схему подключения. Другой тип корпуса выбирают в рамках этих требований: установка более глубокого типа 33 сама по себе не даёт права увеличить проектную теплоотдачу.
В частном доме с автономным отоплением мощность определяют при проектировании: по теплопотерям комнат, желаемой температуре и режиму источника тепла. Для объекта в Алматы или Астане используют исходные условия его местоположения; одного коэффициента на площадь для любого дома недостаточно. Если проект уже есть, подбор начинают с него.
Чем отличаются типы 11, 22 и 33 на практике
Главный выбор здесь между глубиной и теплоотдачей. Если вдоль стены достаточно места, можно подобрать более длинный и тонкий прибор. Если длина ограничена оконным проёмом или мебелью, дополнительная панель позволяет получить больше тепла на том же участке стены. Но радиатор будет сильнее выступать в комнату.

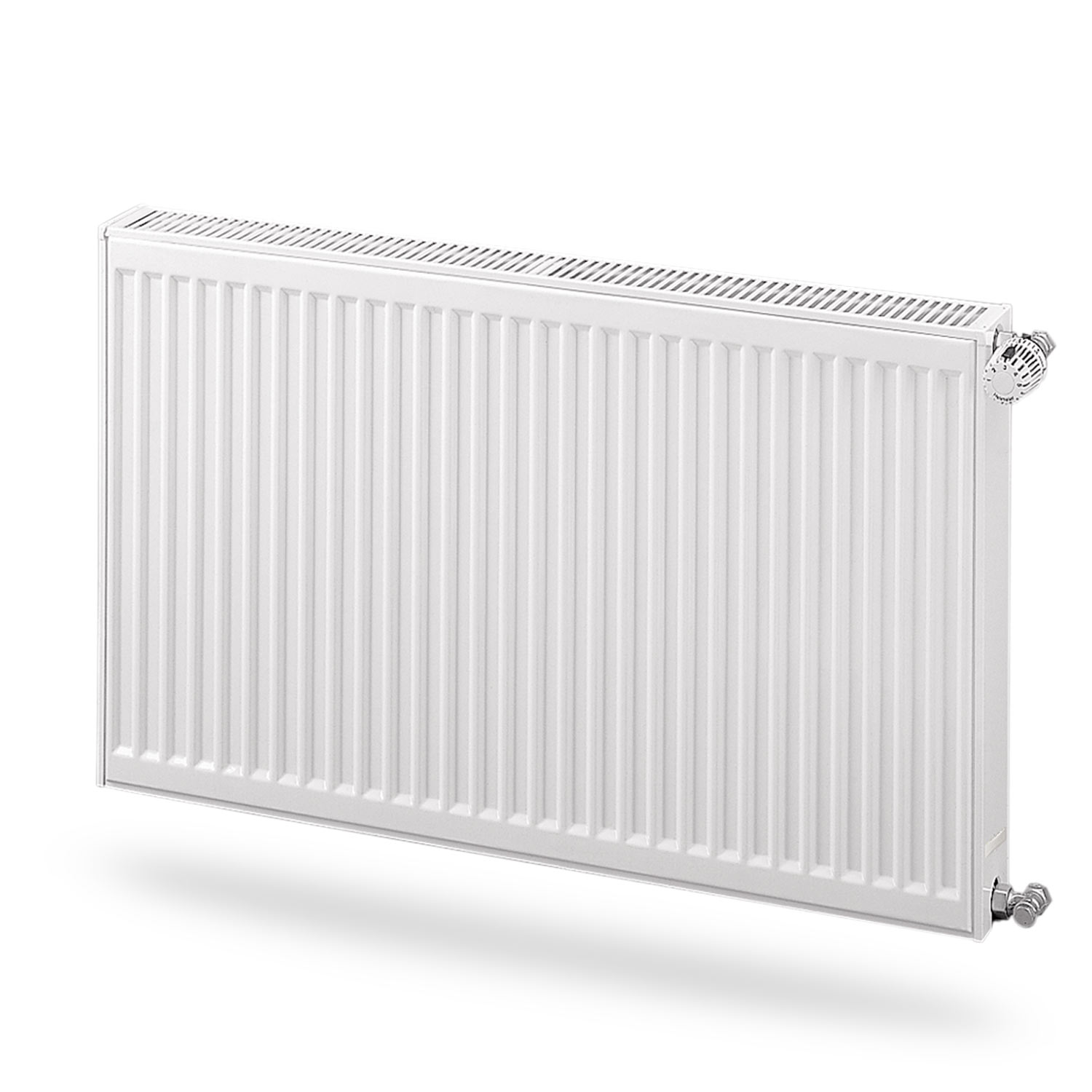

Это хорошо видно на примере Purmo Compact высотой 600 и длиной 1000 мм, каталог GB2024, печатные страницы с 10 по 13. Во всех строках ниже одинаковые высота и длина; меняются только тип и температура воды.
| Тип Compact | Глубина корпуса | Мощность при 75/65/20 °C | Мощность при 55/45/20 °C |
|---|---|---|---|
| 11 | 60 мм | 1018 Вт | 521 Вт |
| 21S | 70 мм | 1340 Вт | 682 Вт |
| 22 | 102 мм | 1709 Вт | 864 Вт |
| 33 | 152 мм | 2356 Вт | 1183 Вт |
Три температуры означают подачу, обратку и воздух в комнате. В режиме 75/65/20 °C вода приходит в радиатор при 75 °C, выходит при 65 °C, а в комнате поддерживается 20 °C. Этот режим также обозначают ΔT50. Для 55/45/20 °C обозначение будет ΔT30: средняя температура воды на 30 градусов выше температуры воздуха.
Допустим, в проекте автономного отопления частного дома для комнаты предусмотрены 1000 Вт при режиме 55/45/20 °C. В приведённом размере тип 22 отдаёт 864 Вт, поэтому его недостаточно. Тип 33 отдаёт 1183 Вт и покрывает эту потребность, но его корпус глубже на 50 мм. Можно также найти в таблице более длинный тип 22. Это условный пример выбора для нового автономного отопления. В квартире переход между типами также проверяют на соответствие проекту и работе общей системы.
Когда полезны типы без конвекторных пластин
Внутреннее оребрение увеличивает поверхность теплообмена, но между пластинами приходится убирать пыль. У исполнений без оребрения к поверхностям проще подобраться. Например, Purmo Hygiene выпускается в типах 10, 20 и 30.
Такой вариант имеет смысл рассмотреть, если удобство регулярной уборки для вас важнее компактности. При этом отсутствие пластин тоже влияет на теплоотдачу: сравнивать тип 20 с типом 22 нужно по мощности конкретных моделей. Две панели сами по себе не означают одинаковое количество тепла.

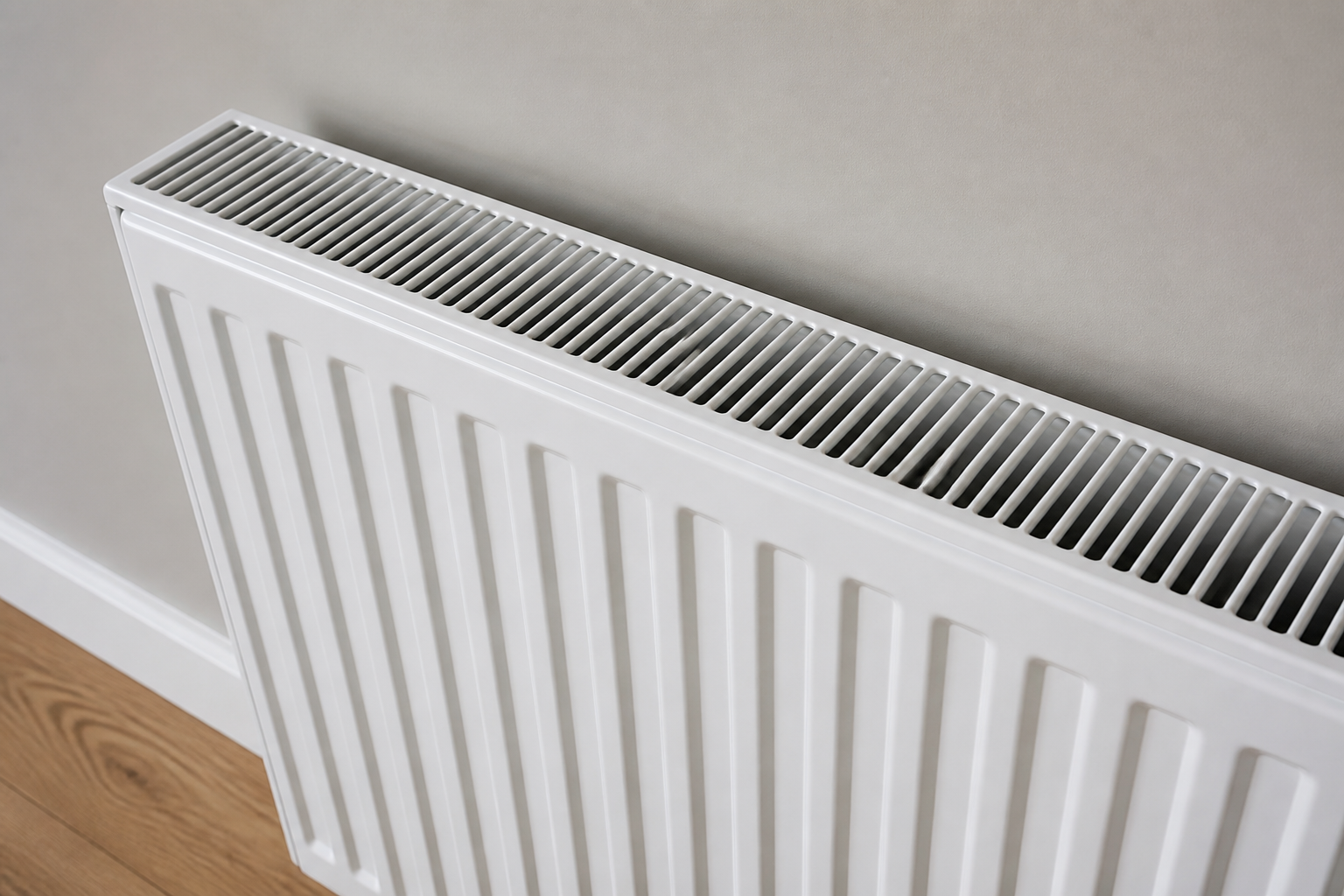

У радиатора с оребрением до покупки посмотрите, снимается ли верхняя решётка и как производитель предлагает очищать пространство между пластинами. По одной фотографии закрытого корпуса этого не понять. Порядок снятия накладок зависит от конструкции, поэтому ориентируйтесь на инструкцию выбранной серии.
Что ещё проверить перед заказом
Полный выступ от стены. В таблице указана глубина корпуса. К ней добавляется монтажный зазор; краны и термоголовка тоже занимают место. Сопоставьте монтажный чертёж с размерами участка под окном: важно, где окажется передняя кромка прибора и останется ли доступ к управлению.
Исполнение подключения. Тип 22 не означает ни боковую, ни нижнюю подводку. Один тип может выпускаться с разными патрубками и встроенным клапаном. Если трубы уже выведены, сначала сопоставьте их положение с чертежом. Разницу схем разбираем в статье о подключении радиаторов.
Параметры системы. Тип описывает устройство панелей, но не допустимое давление и состав воды. Для квартиры в Казахстане сверяют и эти условия, и проектное решение. Порядок действий разобран в статье о выборе и замене радиатора в квартире.
