Радиатор на 12 секций: размеры и мощность

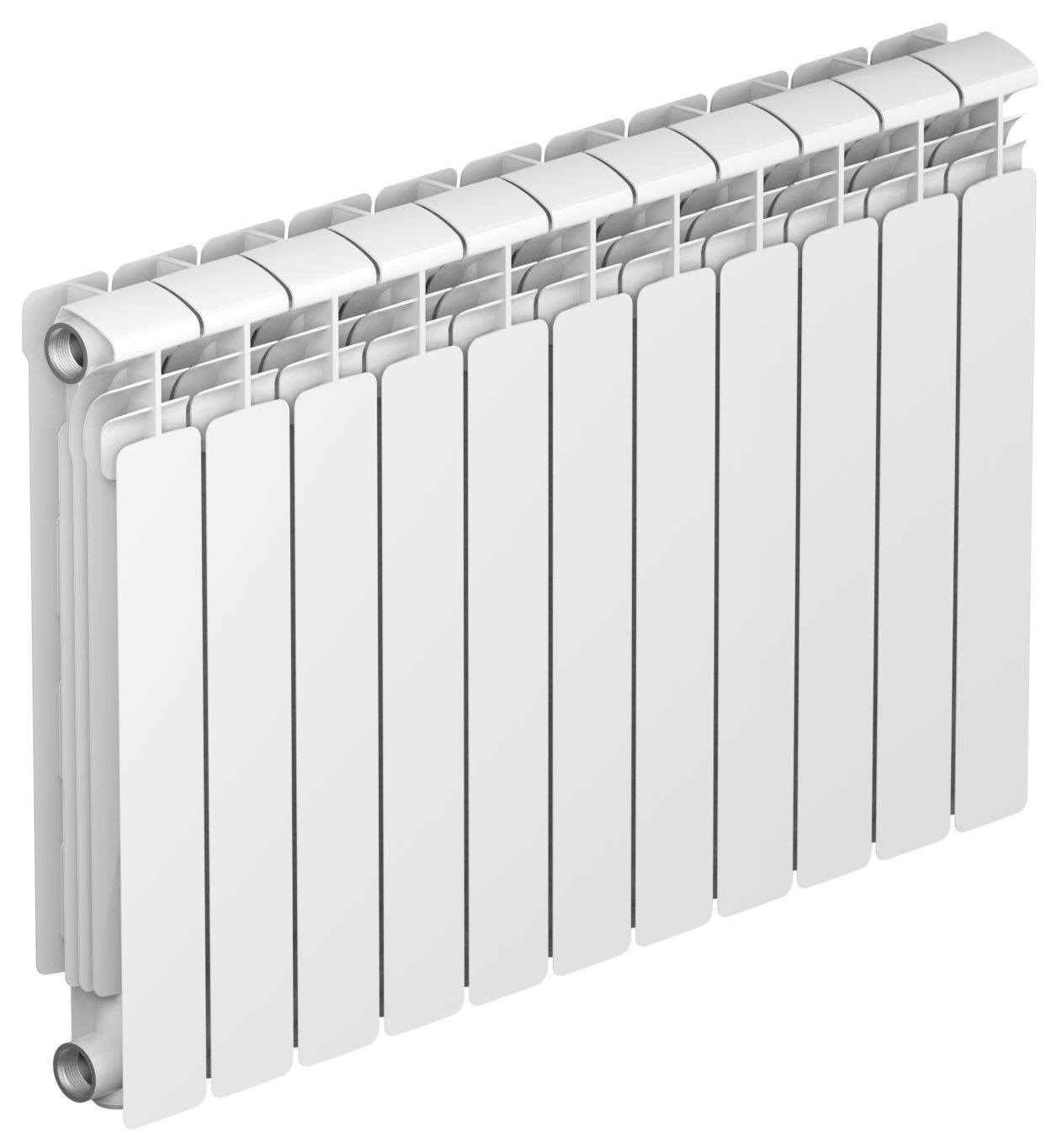

У алюминиевого RIFAR ALUM на 12 секций длина корпуса составляет 97,2 см. Можно выбрать высоту 56,5 или 41,5 см. Разница в высоте составляет 15 см и влияет на теплоотдачу. У трубчатого Purmo Delta те же 12 секций занимают 60 см. Мощность можно увеличить за счёт дополнительных рядов труб по глубине.

В квартире с общим отоплением число секций выбирают по проектной мощности и температурному режиму. Запросите спецификацию приборов у застройщика или организации, которая управляет домом. Для частного дома с автономным отоплением мощность определяют по теплопотерям комнат и режиму источника тепла; если проект уже есть, начинают с него.

Сравнение четырёх радиаторов на 12 секций

В таблице указаны размеры корпуса без кранов и термоголовки. Для трубчатых моделей число колонок означает количество рядов труб по глубине.

Для всех моделей мощность приведена при температурном напоре ΔT50. Ему соответствует режим 75/65/20 °C: вода поступает при 75 °C, выходит при 65 °C, в комнате 20 °C. Длина RIFAR рассчитана по ширине секции 81 мм: 12 × 81 = 972 мм.

Чем отличаются алюминиевые модели 500 и 350

Числа 500 и 350 обозначают расстояние между центрами подключений. Полная высота больше: 565 и 415 мм. Поэтому батарея с обозначением «350» не поместится в проём высотой 350 мм.

У низкого ALUM 350 остаются та же длина 97,2 см и глубина 9 см, но мощность снижается с 1 441 до 1 062 Вт. Например, если в проекте автономного отопления для комнаты требуется 1,4 кВт при таком режиме отопления, двенадцати секций ALUM 350 будет мало. Более высокий ALUM 500 даёт нужную мощность при той же длине.

Как трубчатый радиатор экономит место по ширине

У Purmo Delta из таблицы каждая секция занимает 50 мм длины. Поэтому двенадцать секций укладываются в 60 см. Но трёхколончатый вариант отдаёт 781 Вт: заменить им ALUM 500 только по числу секций не получится.

Шестиколончатый Delta при той же длине даёт 1 462 Вт, почти столько же, сколько ALUM 500. Он короче на 37,2 см, зато глубина увеличивается с 9 до 21,5 см. Это вариант для узкого участка стены, где радиатор может сильнее выступать в комнату.

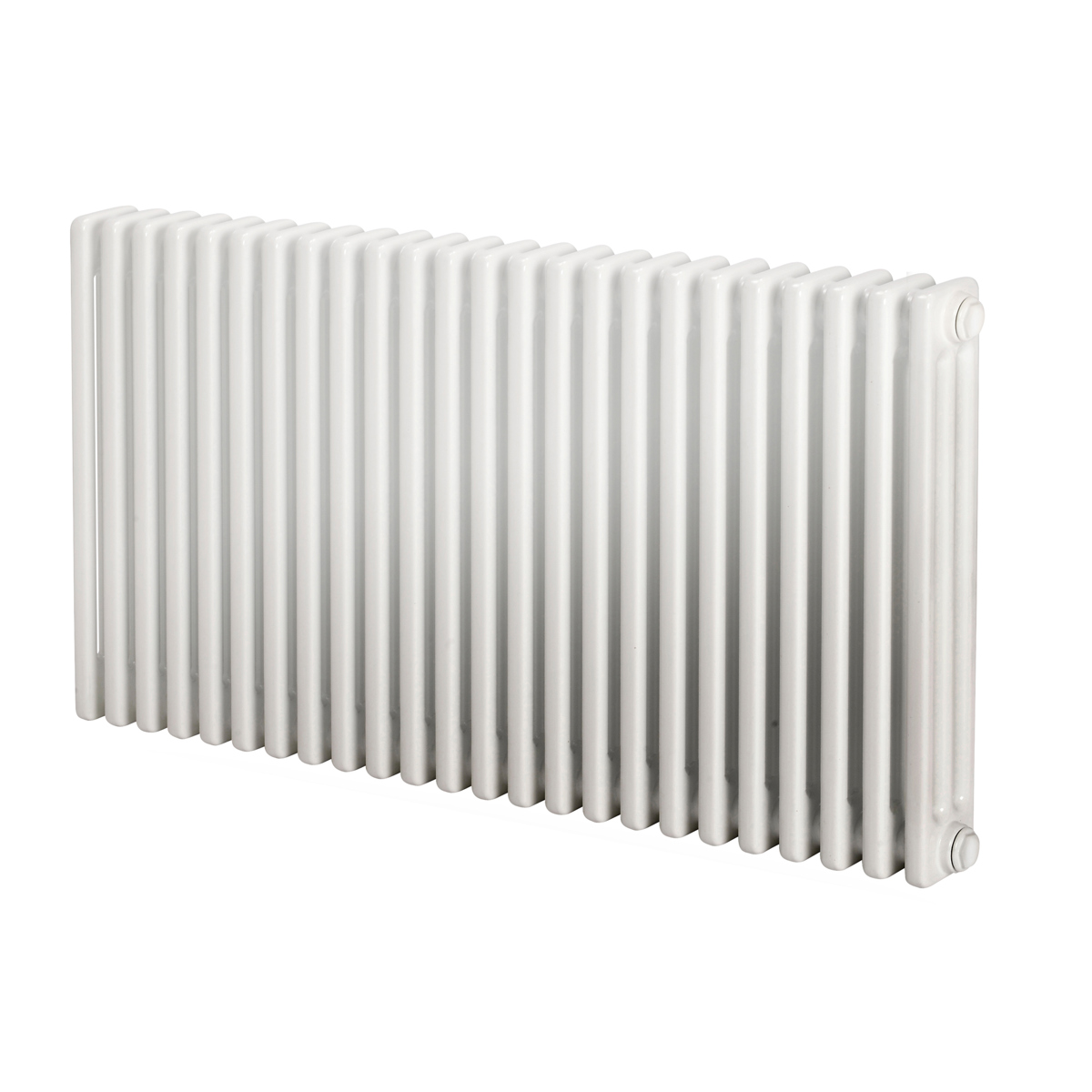

У трубчатого радиатора другая фактура: вместо литых рёбер видны гладкие вертикальные трубы. У Delta можно подобрать цвет под интерьер. Если батарея остаётся на виду, это ещё один повод рассмотреть трубчатую модель.

Что изменится при замене старой батареи

В квартире в Казахстане перед заменой передайте выбранную модель организации, обслуживающей отопление дома, и уточните порядок работ и отключения нужного участка. Совпадение числа секций не доказывает равноценность замены. При боковом подключении переход с ALUM 500 на ALUM 350 уменьшает расстояние между подключениями на 150 мм. При сохранении одного подключения второе сместится на 15 см, поэтому готовую боковую подводку придётся адаптировать. Разницу между боковой и нижней схемами показываем в статье о подключении радиаторов.

Глубина корпуса тоже не равна выступу от стены: между ними остаётся пространство под крепления. У шестиколончатого Delta к толщине 21,5 см добавится расстояние до стены. Чтобы оценить оставшийся проход, нужен полный выступ по монтажному чертежу.

Если меняете алюминиевый прибор на стальной в квартире с общим отоплением, вместе с размерами сопоставьте рабочее давление и требования к теплоносителю. Эти параметры разобраны в руководстве по выбору радиатора для центрального отопления.
