Число секций нельзя определить по площади комнаты. Его считают по теплопотерям: делят потери комнаты в ваттах на теплоотдачу одной секции при температуре воды в вашей системе и округляют результат вверх. Поэтому две комнаты по 20 м² могут потребовать разного числа секций: в одной большие окна и две наружные стены, в другой хорошее утепление и одна наружная стена.
Ниже это показано на условных примерах для 13, 15 и 20 м²: откуда взять оба числа для формулы, почему «8 или 10 секций» ничего не говорит без расчёта и что делать, если результат не помещается под окном.
Два числа для расчёта
Первое число, теплопотери комнаты, показывает, сколько тепла она теряет зимой через стены, окна, пол, потолок и вентиляцию. Для дома с автономным отоплением его берут из проекта отопления или просят рассчитать проектировщика. Он учитывает конструкцию стен, площадь и тип остекления, число наружных стен, высоту потолков и то, что находится над комнатой и под ней. Руководства производителей по подбору радиаторов тоже начинают с теплопотерь помещения, а не с площади. Правило вида «столько-то ватт на квадратный метр» этих различий не видит, поэтому годится разве что для самой грубой прикидки.
Второе число, теплоотдача одной секции, берётся из паспорта выбранной модели. Рядом с ней должны быть указаны условия: температурный напор Δt, то есть на сколько градусов средняя температура воды в приборе выше температуры воздуха в комнате. Например, по паспорту RIFAR ALUM 500 (2025) секция даёт 186 Вт при Δt70 и 120,1 Вт при Δt50. Если вода в вашей системе холоднее или горячее, чем в таблице, значение пересчитывают по методике производителя, которая учитывает фактические температуры воды и воздуха. Почему одна и та же секция отдаёт разное число ватт, разобрано в статье о теплоотдаче секции.
Число секций = теплопотери комнаты ÷ теплоотдача секции при режиме системы. Результат округляют вверх, а затем проверяют, что модель допускает такую сборку и что прибор поместится.
Пример для 13, 15 и 20 м²
Теплопотери в таблице придуманы для арифметики. Это не норма для комнат такой площади: в настоящей комнате число даст проектный расчёт. Секцию возьмём из паспорта RIFAR ALUM 500. Это пример одной модели, а не свойство всех алюминиевых радиаторов и не сведения о том, что она есть в наличии.
| Условная комната | Условные теплопотери | Секций при 120,1 Вт (Δt50) | Секций при 186 Вт (Δt70) |
|---|---|---|---|
| 13 м² | 780 Вт | 780 ÷ 120,1 = 6,49, то есть 7 | 780 ÷ 186 = 4,19, то есть 5 |
| 15 м² | 900 Вт | 900 ÷ 120,1 = 7,49, то есть 8 | 900 ÷ 186 = 4,84, то есть 5 |
| 20 м², утеплённая, одна наружная стена | 1200 Вт | 1200 ÷ 120,1 = 9,99, то есть 10 | 1200 ÷ 186 = 6,45, то есть 7 |
| 20 м², две наружные стены, большие окна | 1600 Вт | 1600 ÷ 120,1 = 13,32, то есть 14 | 1600 ÷ 186 = 8,60, то есть 9 |
Две строки по 20 м² дают 10 и 14 секций при одинаковой площади: в формуле площади нет.
Столбцы показывают вторую ловушку, режим. Комнате с потерями 1200 Вт при Δt50 нужно 10 секций, а при Δt70 хватит 7, потому что секция отдаёт примерно в полтора раза больше тепла. Ошибка в обратную сторону обходится дороже. Если взять 7 секций из расчёта на Δt70, а система работает при Δt50, прибор даст 7 × 120,1 = 840,7 Вт вместо нужных 1200, то есть около 70% потребности.
И ещё одна деталь: десять секций при Δt50 дают 1201 Вт при потере 1200 Вт. Запаса почти нет. Нужен ли он, решает проектировщик по условиям дома, а не привычка «взять на пару секций больше».
Восемь или десять секций: сколько квадратов они греют
Секции нельзя перевести в квадратные метры: одни и те же 8 секций хватит одной комнате в 20 м² и не хватит другой. В нашем условном режиме Δt50 восемь секций ALUM 500 дают около 961 Вт, десять около 1201 Вт. Восьми достаточно комнате с потерями до 960 Вт. Условным 15 м² с потерей 900 Вт этого хватает, а утеплённым 20 м² с потерей 1200 Вт уже нет. Если бы потери у комнаты в 20 м² составляли 900 Вт, ей подошли бы те же восемь.
Из этого следует и ответ на вопрос «чем больше секций, тем лучше». Прибор с термоклапаном, который мощнее нужного, обычно не делает комнату теплее заданной температуры: клапан прикрывает поток воды. Зато за лишние секции приходится платить ценой прибора, длиной стены под окном и объёмом воды в нём. В квартире с центральным отоплением всё ещё жёстче: там мощность прибора задаёт проект дома (см. ниже).
Если вы сравниваете именно 8 и 10 секций, помните: 961 и 1201 Вт относятся только к ALUM 500. В каталоге Cezar есть стальной трубчатый радиатор Ceontera Elara V3 500 на 8 секций и на 10 секций. Это альтернатива алюминиевому примеру, а не та же модель, поэтому ватты RIFAR на неё не переносятся: десять секций Ceontera могут отдавать совсем другое число. Его теплоотдачу берут из собственной карточки или паспорта при том же Δt, что и у вашей системы, и уже на неё делят потери комнаты. Подходит ли он конкретной комнате, показывает расчёт по проекту.
Посмотреть Ceontera Elara V3 на 10 секций

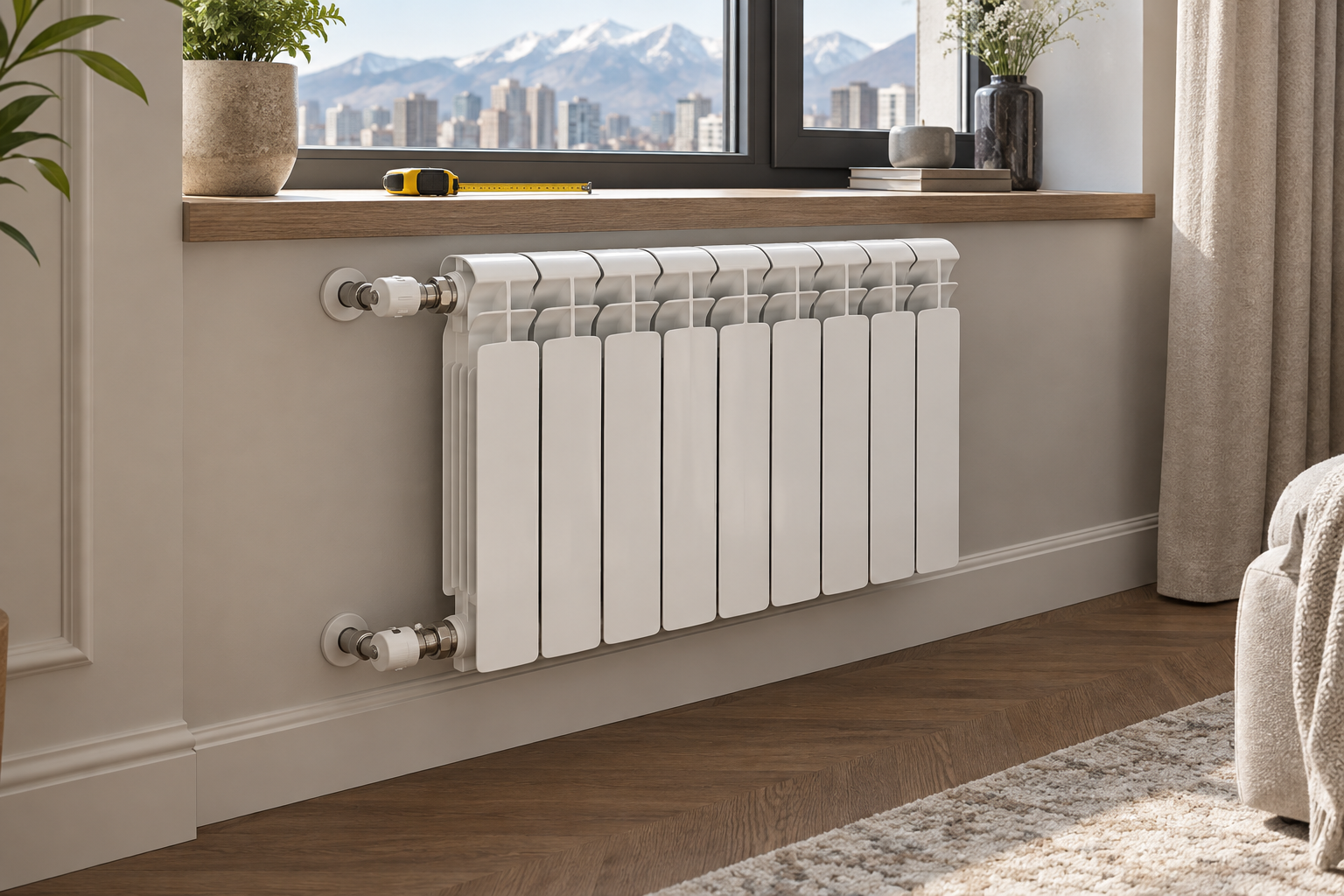

Если расчётное число секций не помещается под окном
Допустим, расчёт дал 14 секций, а под окном есть место для 10. Варианты такие:
- Секции большей высоты, если позволяет подоконник. У более высокой секции той же серии теплоотдача обычно больше, а точное значение и условия, для которых оно дано, смотрят в паспорте этой модели. Сравнивать модели нужно при одинаковом Δt.
- Два прибора вместо одного, например под окном и на соседней стене. Для дома это решение по схеме подключения, его проверяет проектировщик.
- Стальной панельный радиатор: его мощность зависит от типа панели, высоты и длины, а не от числа секций. Чем различаются типы 11, 22 и 33, объясняет статья о типах стальных панельных радиаторов.
- Пересмотр температурного режима. Это решение для всей системы, а не для одной комнаты, и принимает его проектировщик.
Если вы уже присмотрели прибор на 12 секций и проверяете, поместится ли он, размеры такой сборки разобраны в статье о радиаторе на 12 секций. Если вас интересует именно трубчатый прибор, у Cezar есть карточка Ceontera Elara V3 500 на 12 секций: габариты и подключение проверяйте по ней, а не по размерам алюминиевых секций.
Открыть карточку Ceontera Elara V3 на 12 секций
Квартира с центральным отоплением
В квартире отправная точка другая. Мощность и параметры прибора обычно уже предусмотрены проектом дома, и считать теплопотери комнаты заново для выбора числа секций не требуется. Начните с проекта раздела отопления или спецификации приборов: их запрашивают у застройщика или организации, которая обслуживает дом. Число секций старой батареи копировать не стоит, её могли менять раньше. А совпадение ватт без указания режима и без схемы подключения не доказывает, что замена равноценна. Порядок работ с общей системой определяет ответственная организация. Подробнее об этом в статье о радиаторе для квартиры с центральным отоплением.
Поможем сравнить модели с вашими данными
Число секций зависит от трёх вещей сразу: сколько тепла нужно комнате, сколько отдаёт модель при температуре вашей системы и сколько места под окном. Инженеры Cezar помогают свести их вместе: сравнивают подходящие модели с проектом или планом и фотографиями подключения. Компания уже 10 лет помогает клиентам выбирать отопительные приборы.
Для дома пришлите план комнаты и расчёт теплопотерь или проект отопления, а если известны, то и температуры подачи и обратки. Для квартиры пришлите лист проекта или спецификацию и фото радиатора с трубами и кранами. Модели можно посмотреть и самостоятельно в каталоге радиаторов.
